三维激光扫描和 BIM 技术在工程建设行业(AEC)应用领域的日趋成熟, 使得建筑工程产业迎来了继 CAD 之后的第二次“科技革命”。无论是在项 目设计/施工/运维管理全生命周期的任何阶段,三维激光扫描技术都可以高 效、完整地记录施工现场的复杂情况,并与 BIM 模型集成,为工程质量检 查、工程验收带来巨大帮助。
品质决定收益
机械工业第六设计研究院有限公司(以下简称中机六院)在大型工厂和园 区规划、市政和环境工程等许多方面具有国内一流的工程技术。由于不断 扩大的业务需求,中机六院在2015年5月首次购入 FARO Laser Scanner Focus3D X 330 三维激光扫描仪,并在之后购入 FARO Freestyle3D 手持式 三维扫描仪以应对复杂区域及设备的数据采集。“我们想将三维激光扫描技 术与 BIM相集合,解决项目中的工厂改建图纸资料缺失,现场环境复杂,数 据采集困难导致项目难实施,以及土方算量等实际应用问题”,项目经理刘 岩介绍到,“选择法如的关键原因不仅仅是高性价比,其操作简单,数据准 确,售前与售后的服务技术培训深入,以项目为指导。法如三维扫描仪的高 精度能够帮助我们更好地获取现有建筑、场地、厂房内部管道与设施设备的 点云数据,通过齐全的后期配套软件比如 FARO SCENE,大大提高了数据 采集及模型复建的工作效率。”
在购入设备后的两年内,FARO 扫描仪相继被用于13个 工业与民用类项目的各个阶段,例如土方算量、工厂逆 向建模、竣工模型检测、外立面施工图设计和外立面石 材算量等;参与的项目如:河南省人民会堂、南宁烟厂、 郑州郑新机场二期工程T2航站楼等,均取得了良好的经 济效益和市场效益,仅在不到1年的时间内就获得投资回 报。FARO Laser Scanner Focus3D X 330 三维激光扫描 仪凭借测量用时更短、数据获取更快、重量轻便于携带等优 势,无论在室内还是室外阳光下都能很好地完成扫描任务。
三维激光扫描技术帮助解决厂房技改难题
激光扫描技术对于工程现场最大的优势在于优化现场人员原 始的作业方式。传统的人工测量、传统图纸比对等方式不仅 繁琐而且费时费力。 在广西中烟南宁卷烟厂原址技改项目中,中机六院遇到的挑 战是工厂原址改造存在图纸资料缺失、技改与生产协调困难 等问题。经过项目团队的研究分析,决定采用基于三维激光扫 描的逆向工程和地下管网勘探相结合的技术进行数据采集。 为了捕捉厂房的每一个细节,FARO Focus3D 被放在不同的 位置,从而获取每个场景的点云。作为 SCENE 软件的参照 物,多个配准球靶或‘标记’被放在扫描区域内来整合不同组 合的点云数据。使用该软件的集成功能,工程师们可以将多 组数据汇总到一份文件中,进而形成整个空间的完整点云模 型。 项目团队通过此方法获取了原始的技术资料,解决了原始图 纸缺失、难以确定关键现状数据等一系列问题。法如三维激
光扫描的逆向工程技术和中机六院自主开发的运维管理平台 结合应用,使得广西中烟南宁卷烟厂项目在中国勘察设计协 会举办的2016年“创新杯”建筑信息模型(BIM)设计大赛中 获得拓展应用优秀 BIM 应用奖(省部级二等奖)。
新技术为精确的土方量计算保驾护航

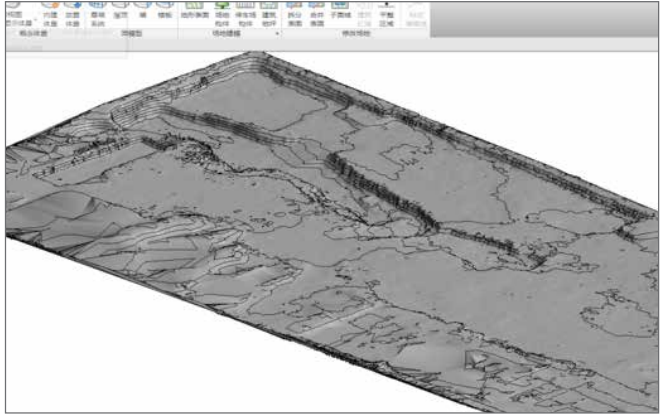

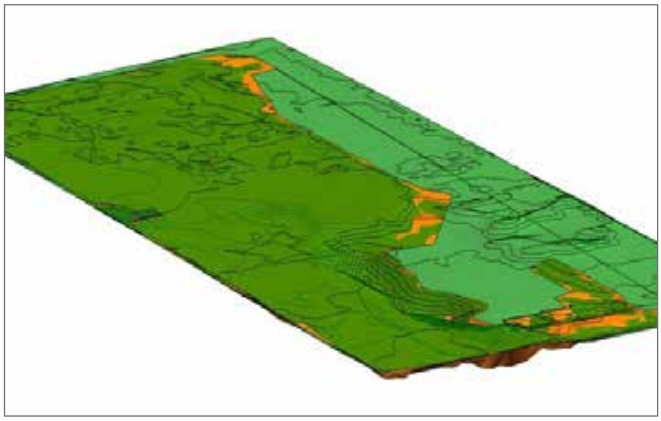

FARO Focus 3 D X 330 三维激光扫描仪在诸多项目应 用中的优秀表现,使项目团队对 FARO 充满信心。在 中机六院高科 技信息园项目中,应用法如三维 激光扫 描结合BIM技术对基坑开挖进行了快速的土方平衡计 算。FARO Focus3D X 330 最远扫描距离可达330米,高 速扫描每秒可采集976000个点。与传统利用 GPS 测量采 集区域特征离散点并划分网格计算相比,大大提高了计算效率和准确性,计算结果也得到了项目多方验证认同。实现 了施工数据与设计数据的无缝融合,为工程总承包管理中 的工程量计算及 BIM 的深入应用提供了新的应用技术点。
