小巧、轻便、用户友好,三维数字化设计的理想工具

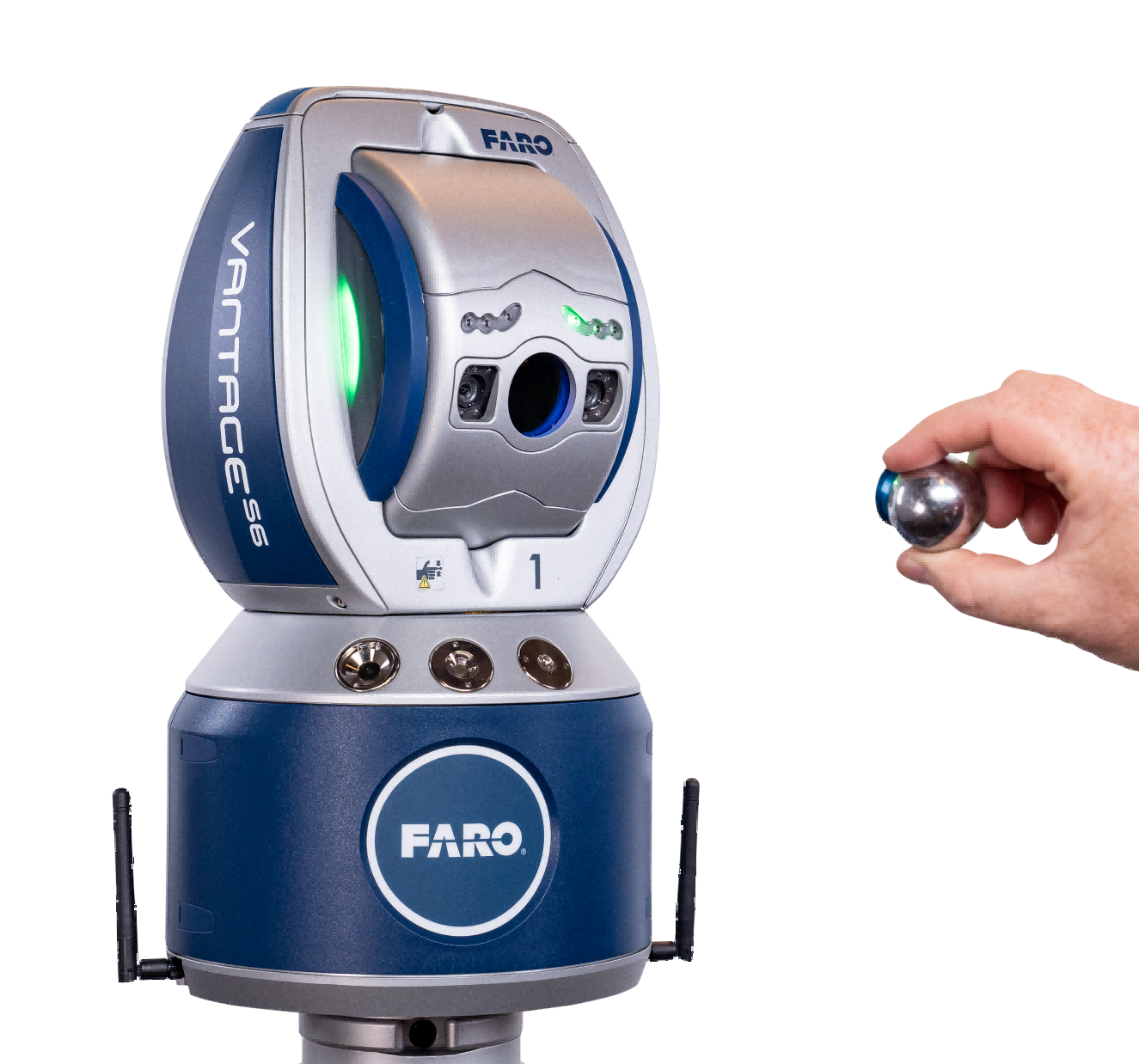

FARO VANTAGE 激光跟踪仪




FARO Vantage 激光跟踪仪是精确度极高的便携式坐标测量设备,通过快速、简单和精确的测量来帮助您制造产品、优化流程和提供解决方案。 这些激光跟踪仪采用FARO正在申请专利的 ActiveSeek™ 技术,即使在用户经过障碍物后,也可以让跟踪仪找到并跟踪目标。

新的 VantageS6 和 VantageE6 型号通过可选的 6Probe 增加了 6 自由度(6DoF)。6Probe 使用户能够在直接视线范围外的区域以及狭小、封闭、难以到达的区域进行测量。部署了 6Probe 的 VantageS6 和 VantageE6 是业界最具成本效益的 6DoF 解决方案,可满足最具挑战性的应用的动态测量和精度要求。

Vantage 激光跟踪仪优化了大范围测量应用(包括但不限于装配校准、部件和组件检测、设备安装与校准以及反向工程)的工作效率。




FARO VANTAGE 激光跟踪仪

FARO Vantage 激光跟踪仪属于高性能、高价值的激光跟踪仪,能够让用户实现工作效率的最大化并将检测周期时间缩短 50-75%。这些激光跟踪仪为计量学应用设定了工作流程生产力管理的标准。

请使用下表选择最适合您要求的 Vantage 型号。




VantageS6

VantageE6

VantageS

VantageE

测量范围(直径)









 反射靶球(SMR)

160m (524.9ft)

 70m (229.7ft)

 160m (524.9ft)

 70m (229.7ft)

 6DoF (6Probe) *

 30m (98.4ft)

 30m (98.4ft)

         –

        –

 超级 6DoF

 120m (393.7ft)

 70m (229.7ft)

 120m (393.7ft)

 70m (229.7ft)

 动态测量速度(点 / 秒)

 1,000

1,000

1,000

1,000

 ActiveSeek

       ✔

       ✔

      ✔

      ✔

 RemoteControls

       ✔

       ✔

      ✔

      ✔




MORA三坐标测量机





1)各轴均为天然花岗岩整体型材结构,而且为简单的矩形。具有稳定的热膨胀特性的材料,各轴采用的材料特性一致。有永久和优良高稳定的温度特性和动态刚度,极其不容易产生变形。长时间保持精度。其随温度变化的变形量小(是铝合金或钢等材料的1/5-1/10),而方向明确简单,所以它使得在外界温度变化大的情况下,首先在自然状态下变化量就小,需补偿的量小而容易控制。由于以上的简单的形状结构和稳定的材料。



2)3轴全封式防尘结构有效的给测量系统一个温度恒定,不受外界温度变化,气流冲击,空间尘埃的污染等影响的工作环境。



3)各轴均采用气浮导轨。由于采用密封结构外面的脏空气无法进入。保证了长期使用不出故障。



4)刻线尺由德国Heidenhan公司生产.MORA采用的光栅尺是独立预装在一个完整的金属基座上,此结构使得光栅尺的热膨胀变形均匀,便于作校准、维修方便。



5)从Eurou1到Eurou3有不同的尺寸,不同的精度等选择。



6)由于德国传统的制造工艺要求可靠的产品质量、有严谨的设计、产品一定要达到经久耐用。在产品的各个细节都精益求精。使整体的质量非常可靠。树立了产品的品牌和高知名度




先进的INCA3D三坐标测量软件


软件功能强大,具有图形化的操作界面。强大的CAD辅助测量功能。软件模块化,客户可根据使用要求订货或需要时再添加。测量功能丰富齐全。基本功能如下:


多种几何元素测量和计算。能自动进行形位公差(包括中国国家标准中规定的所有型位公差)的检测及分析,并具有特征自动识别功能,形位公差的评价及分析符合国家标准。


具有坐标系的移动和转换。公差限,形位公差的设定和计算分析功能。


对曲面表面,截面,钣金件所有特征的薄板边缘测量,具有薄壁件特征自动搜索功能。


测量软件包具有,矢量点、棱点、角点、边界点、局部最高/最低点、槽、缝、键、销、圆环等的测量分析功能;多种元素的构造。计算分析和转换如:投影、相交、中分、拟合、平移、旋转等。坐标系统:多种建坐标方式、除具备基本的3-2-1坐标系找正(建坐标系)功能外,测量软件包应具有CAD数模读入和交互编程功能,具有迭代法和最佳匹配等方法,用于自由曲面类零件的坐标找正等多种CAD对准找正功能。在基于CAD的曲面测量过程中,软件应能根据测量点自动计算理论点和误差。


具有脱机测量模拟和干涉检查能力。测量路径的图形化。测量路径的优化和纠错。(选件)测量程式自动生成和图形化编辑。操作界面和输出都可以中英文自动切换。


各种CAD格式的转换接口。可快速直读IGES,UG、CATIA、PRO-E…..等格式数模的CAD软件接口,不需要复合编译等中间步骤。测量软件包具有逆向工程能力,能进行实物测量、造型,以数模方式输出功能。进行实物测量后能自动生成建立数模所需的数据,点云、数模输出到CAD,特征输出到CAD,IGES连接可与任何CAD系统连接。(选件),有可配DMIS规范连接模块。


有一些新型的测量分析模块具有一般软件不具备的独特的功能,如:阵列法,截面法,全脱机模拟测量法,路径设置编辑、优化法、路径安全检查、防撞设置和控制、管子的专门测量软件、裂缝的测量等等。
