从检测到校准: Nabeya 将 FARO 设备用于各种测量工作

分享到:
点击次数:95 更新时间:2021年01月20日14:58:30 打印此页 关闭

行业

航空航天

应用

• 质量检测

优势

• 大型部件现场检测

• 高精度测量和校准


自 2009 年首飞以来,著名的波音 787 客机一直在为全球的航空旅行者提供优质的旅行体验。“787 梦想客机”的出色性能要归功于其优质、先进的部件,其中约有三分之一的部件是由日本制造的。位于日本中部的岐阜县和爱知县是日本的航空工业中心。岐阜县是日本名副其实的航空中心,“Aerospace Industry Division”(航空工业集群)就位于岐阜县各务原市的中心。航空科学博物馆和日本航空自卫队也设在各务原市,各务原空军基地每年都会举行战斗机航展。


各务原市还拥有一家历史最悠久的航空工业公司:Nabeya Manufacturing Co. Ltd.(简称“Nabeya”)。该公司成立于 1560 年(当时织田信长在桶狭间战役中打败了今川义元),历史悠久,是日本航空工业中长期占居领先地位的制造商。如今,Nabeya 的主要业务活动仍然是飞机部件制造,但已着手开发测量服务。使用最尖端的测量设备, 该公司的测量部为一系列产品提供高精度的测量服务,其

中包括飞机部件、汽车和发电涡轮机。



 激光跟踪仪:从大型飞机部件检测到设备校准


以前,Nabeya 的测量团队经常使用传统手持工具(例如卡规和千分尺)来测量飞机部件。人工测量的挑战在于, 飞机部件的表面是不规则的,而且,随着这几年来的要求越来越高,现在的部件检测都要求三维测量设备生成的报告。尽管该公司的测量团队有使用龙门型坐标测量仪(CMM),但一些飞机部件对于测量板而言过于庞大,因此该团队仍然无法用它来完成某些任务。



在谈到选择 FARO 的原因时,Nabeya 测量部主管 Hiroaki Noda 先生解释称:“我们经常测量飞机部件,例如机身和机翼,这类部件的长度最大可达七米。这类部件过于庞大, 以至于无法放在固定式坐标测量仪上,很显然,我们迫切需要一台便携式激光跟踪仪。”



自从于 2000 年引进激光跟踪仪以来,Nabeya 成功地为其部门制定了测量大型部件的框架。



除了飞机部件以外,Nabeya 最近还将激光测量服务扩大到汽车部件 / 工具 / 夹具检测、大型能源设备校准以及涡轮机壳逆向工程。在其中的一个校准项目中,Nabeya 对日本兵库县播磨科学花园城的大型同步辐射装置 SPring-8 进行校准。该团队每两年前往该设施一次,对 SACLA(400 米长的加速器复合体)中安装的设备进行测量和校准,以便为客户的升级计划作好准备。加速器校准对于该设备的正常运行来说非常关键,这项工作所要求的精度极高,校准误差不得超过 0.03 mm。使用 FARO 的便携式激光跟踪仪,该团队能迅速按时完成测量,因为校准工作只能在停机期间进行。如此,Nabeya 制造公司证明了自己有能力进一步满足客户的需求,不仅有能力提供测量服务,还有能力提供校准服务。


面向各种应用和行业的测量服务


除了测量和校准服务以 外,Nabeya 还使用 FARO ScanArm 为多家客户实施涡轮机壳、工具和转子的逆向工程项目,以便客户基于扫描数据灵活地修改设计和规格。Noda 先生告诉我们:“越来越多的客户要求我们扫描机壳内部或其中的部件。他们没有老部件的 CAD 数据,但又想基于具体的部件修改设计。我们经常使用可靠的、高性能的 ScanArm 来从事此类工作。”



除此以外,该团队还使用 FARO 三维激光扫描仪开展其他测量项目,例如扫描大型结构和公路隧道。由于在黑暗的隧道内很难进行视觉检测,FARO 三维激光扫描仪帮助该团队解决了这个难题,他们使用 FARO 三维激光扫描仪来记录内壁上的裂缝,将点云数据无缝地转换成可视图像。该团队甚至还为国立自然科学博物馆扫描了雷克斯暴龙的残骸,帮助古生物学家更为轻松地重建了暴龙的骨骼。使用 FARO 三维激光扫描仪,该团队得以快速获取雷克斯暴龙的精确的三维数据,以便进行逆向工程。



由于越来越多的制造商在其工厂内采用自动化设备和工业机器人,Nabeya 发现对于机器人的校准需求也随之增加。校准是确保这些工业机器人保持较高精度的关键,因为随着时间的流逝,它们往往偏离其预定路径。使用 FARO 激光扫描仪,该团队可以进行动态测量,检测机器人的移动精度,看是否达到精确的编程点。



Noda 先生和他的团队对所使用的 FARO 测量设备非常满意。他说:

“高便携性让我们能携带设备前往日本的任何地方,甚至能够出国完成测量项目。无论是哪个行业,三维测量设备都是制造商的必备工具,因为即使是最小的部件,在交付时也需要提供测量数据。不同的测量设备帮助我们满足了不同的测量需求。”



一名员工正在使用 FARO ScanArm 扫描古灯笼。







在博物馆扫描雷克斯暴龙残骸。

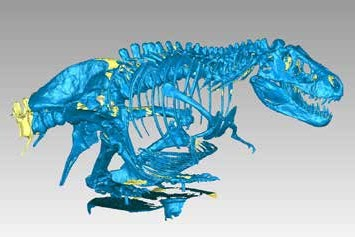

雷克斯暴龙的三维扫描数据。


利用 FARO 测量设备扩大业务范围


借助所购置的许多 FARO 测量设备,Nabeya 制造公司在短时间内成功地扩大了测量业务。在谈到 Nabeya 制造公司的未来计划时,Noda 先生告诉我们:“我们需要紧跟快速发展的测量技术并获得相关的设备和软件,以便有效地响应客户的需求。借助 FARO 三维测量设备,随着我们将业务扩大到日本的关东地区,Nabeya 制造公司将继续实现逐年增长。”


关于 Nabeya Manufacturing Co. Ltd.


Nabeya Manufacturing 成立于 1560 年,是一家航空相关工具和设施以及飞机制造工具和设备制造商。Nabeya Manufacturing 位于日本岐阜县各务原市,通过其测量部承接来自日本和海外公司的测量需求。2015 年,Nabeya Manufacturing 在九州设立销售办事处,从那时起,一直使用便携式三维测量设备(例如激光跟踪仪)提供按照客户需求量身定制的优质测量服务。


展示产品

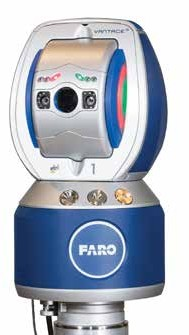

FARO Laser Tracker
