机器尺寸

占地面积41.5"x39.5"(1.054 mmx1,004 mm)

重量(空水箱)550 1b (250 kg)

高度(盖子关闭)56.5"(1,435 mm)

高度(盖子打开)73.0"(1,854 mm)

运行重量(水箱满水)7501b (340 kg)

工作行程

X-Y切割行程12.0”x12.0”(304 mm x304 mm)

Z-轴行程1.0”(25 mm)

台面尺寸14.5"x15.25"(368 mm x393 mm)

标准型参数

最大承重50 lbs/sqft(244 kg/sq m)

电源要求230-240 VAC, single phase,30A,50160 Hz

运行速度100 in/min (2,540 mm/min)

线性定位精度±0.005"(±0.127 mm)

重复定位精度±0.003"(±0.076 mm)

泵的参数

泵的马力5 HP (3.7 kW)

输出压力30,000 psi (2,068 bar)

空口和流量0.008"10.25 gpm(0.2mm/0.95 lpm)

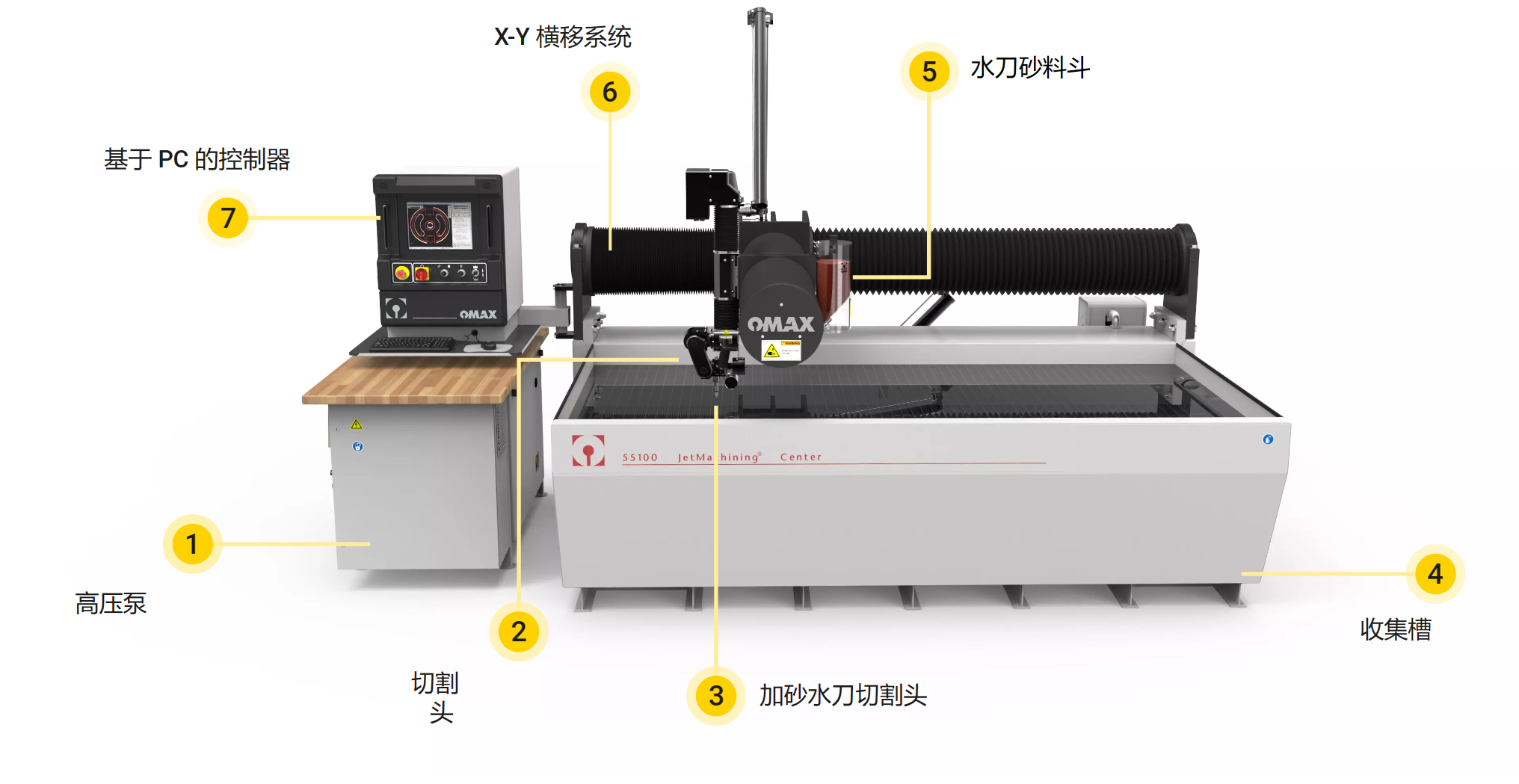

设备组成

水刀切割系统采用较为老款、更复杂的液压增压泵或较为新款、更简单的曲轴驱动三缸柱塞泵。曲轴泵本质上比增压泵更高效，因为它们不需要一个掠夺动力的液压系统。曲轴驱动是一个纯机械的直接驱动系统，摩擦损失最小，因此效率通常在 85% 至 90% 之间。这意味着提供给驱动电机的 85% 或更多的电力可以实际输送到切割头，而增压器通常只有 65% 或更少。以前，密封件和止回阀寿命长是增压泵的一大优势，但随着密封件设计和材料的不断改进以及陶瓷阀门元件的广泛使用和成本的降低，曲轴泵在 60,000 PSI（4,137 巴）范围内运行时也具有较长的维护间隔和出色的可靠性。

所有加砂水刀切割头的基本工作原理与 1936 年首次获得专利（专利号 2040715）的液体喷砂切割头相同。现代配置如右图所示。
请注意，对于为切割软质材料而设计的纯水切割头而言，取消了混合腔和管，仅需水射流就能切割材料。
为了使加砂水刀切割头高效切割并延长部件寿命，在切割头本体中仔细对准宝石喷嘴至关重要。所有 OMAX 切割头均在工厂进行了对准和单独测试，以确保高效切割和长寿命。

应用行业

加工厂，教育，航空航天，食品加工，金属服务中心，等
